Блочный тепловой пункт (далее БТП) является одним из главных элементов в системе централизованного теплоснабжения зданий, который выполняет функцию приема и учета теплоносителя, преобразования его параметров, распределения тепловой энергии на все системы здания.

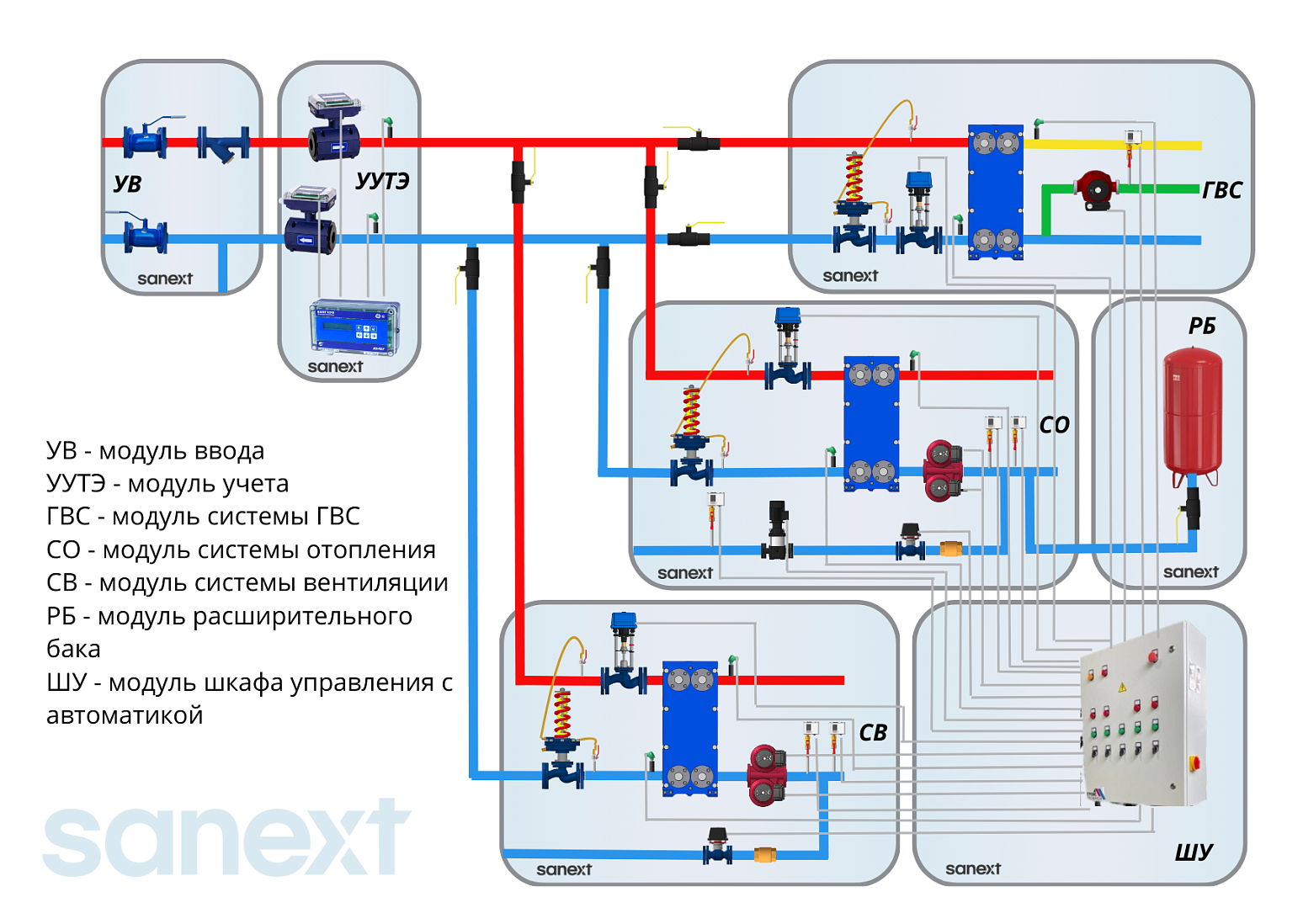

БТП может состоять из модулей:

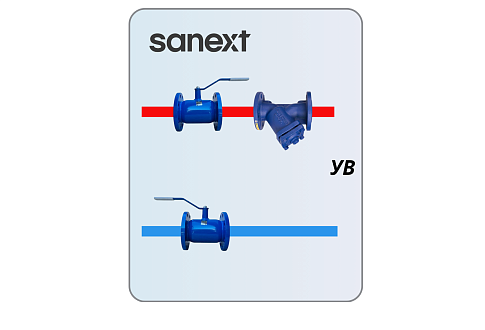

Одной из основных функций модуля УВ является очистка теплоносителя. Для этой задачи используются различные виды сетчатых фильтров и грязевиков в зависимости от параметров теплоносителя. Следующей функцией данного модуля является присоединение теплового пункта к тепловым сетям. Для данной задачи используется стальная запорная арматура. Условный проход трубопроводов и арматуры модуля УВ независимо от расхода теплоносителя должен быть не менее 32 мм.

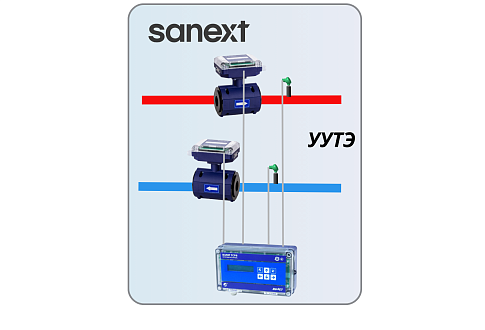

Функция данного модуля - коммерческий учет тепловой энергии и теплоносителя. Как правило, данный модуль разрабатывают отдельно и его проект должен соответствовать помимо соблюдений требований СП требованиям теплоснабжающей организации.

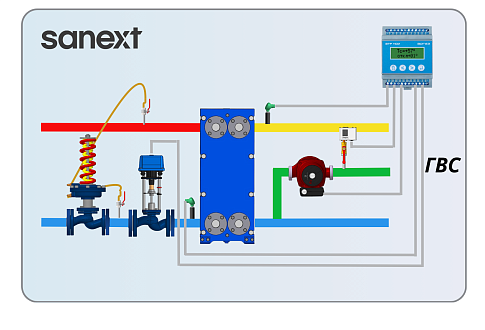

Основные функции:

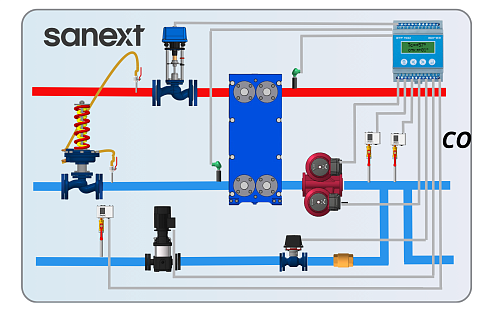

Основные функции модуля:

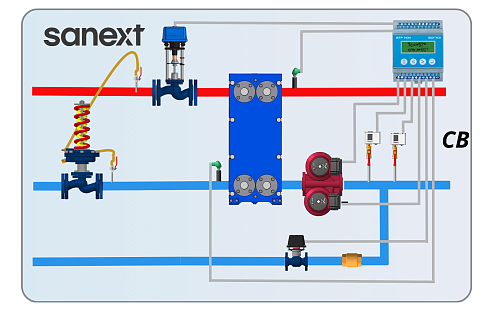

Обеспечивает такие же функции, что и модуль системы отопления.

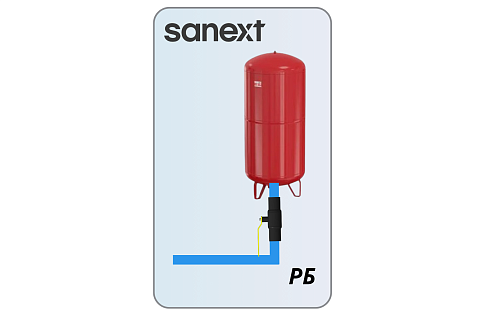

Расширительный бак предназначен для компенсации увеличении объема воды при нагреве в СО (СВ). Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бак, тем самым поддерживает постоянное давление в системе и защищает от гидравлических ударов. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно.

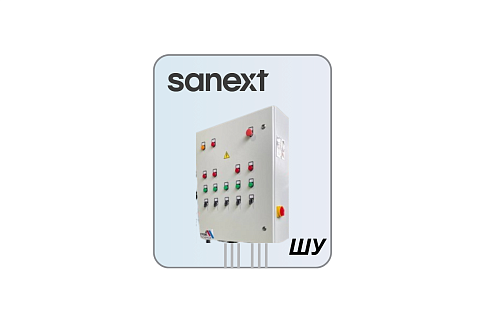

В данном модуле размещается шкаф управления блочным тепловым пунктом. Основными функциями являются:
За последние несколько лет наблюдается тенденция к переходу от индивидуальных тепловых пунктов (далее ИТП), собранных на объекте из компонентов, к применению БТП, собранных в заводских условиях и входящих в состав ИТП, в ходе строительства многоквартирных домов, а также в реконструкции ИТП уже построенных зданий советской эпохи. Такая тенденция обусловлена целым рядом преимуществ:
