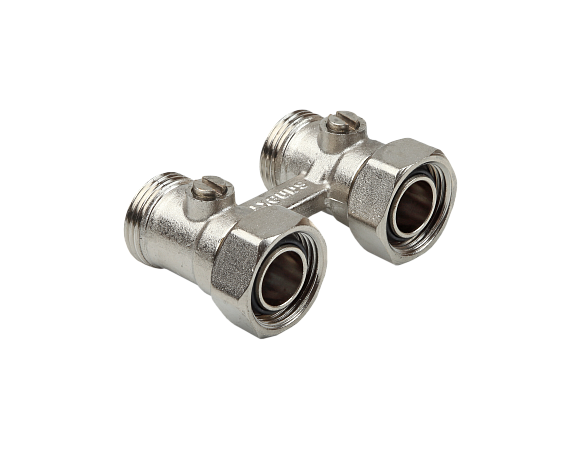

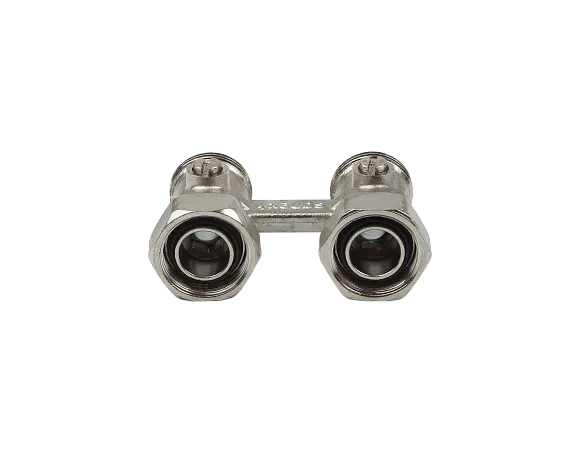

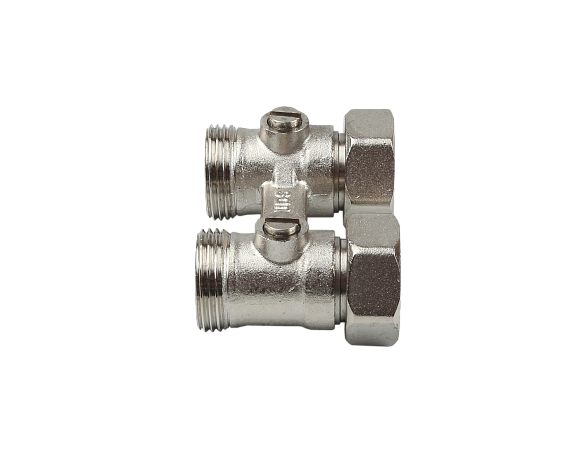

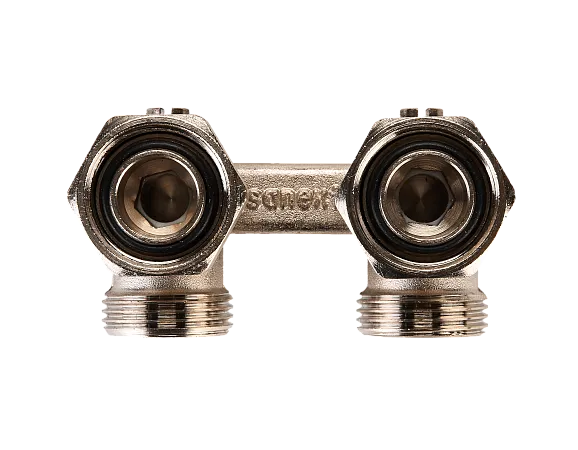

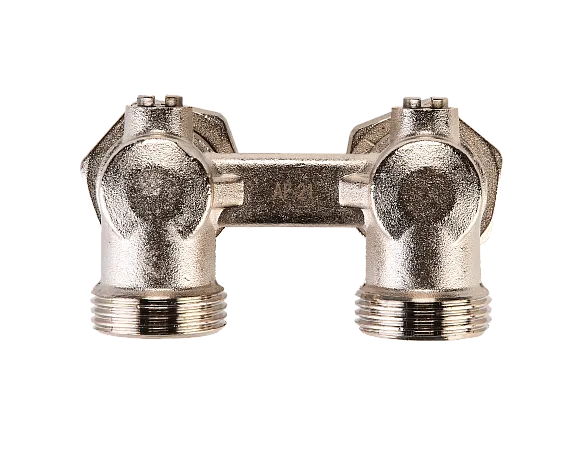

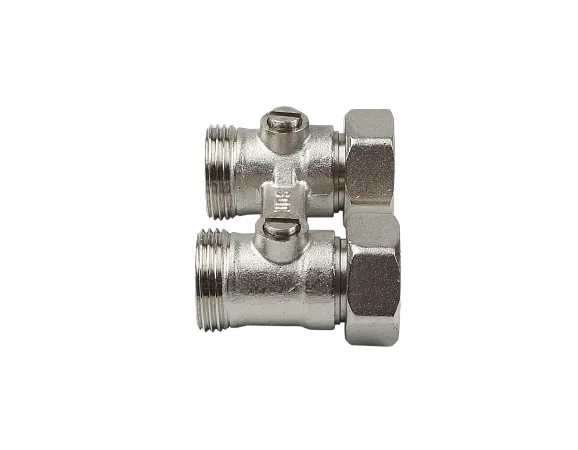

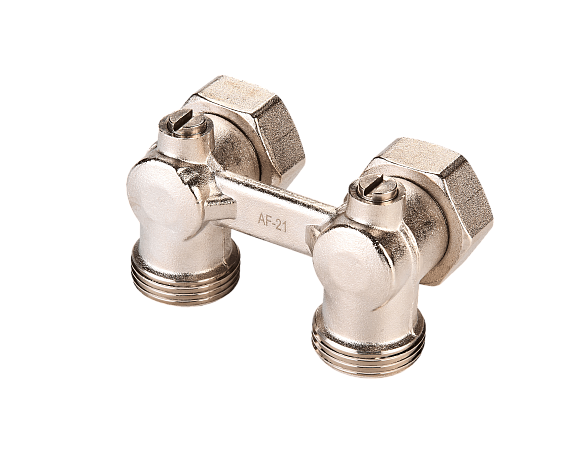

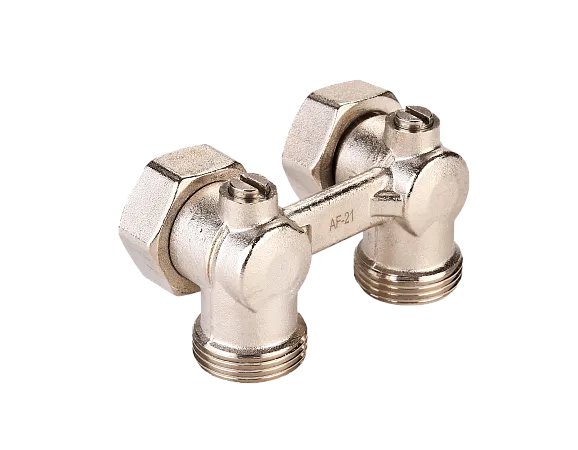

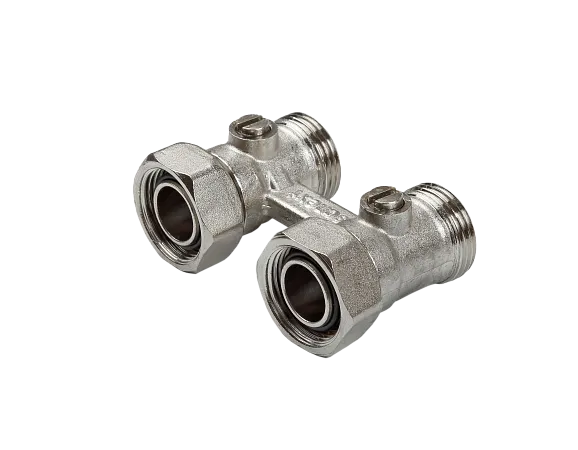

Узел нижнего подключения радиатора Н-образный R3/4 х G3/4 евроконус SANEXT
| Исполнение корпуса | Прямой |
| Рабочая среда | Вода |
| Максимальная температура | 120 |
| Пропускная способность клапана | 3,8 м3/ч |
| Номинальное давление, бар | 10 |
Товары серии
-
Артикул
4961

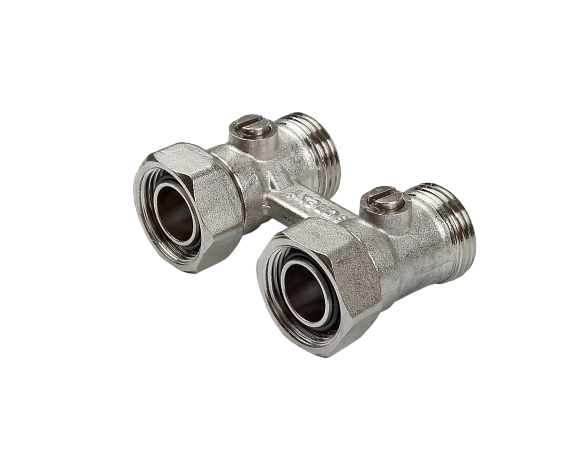

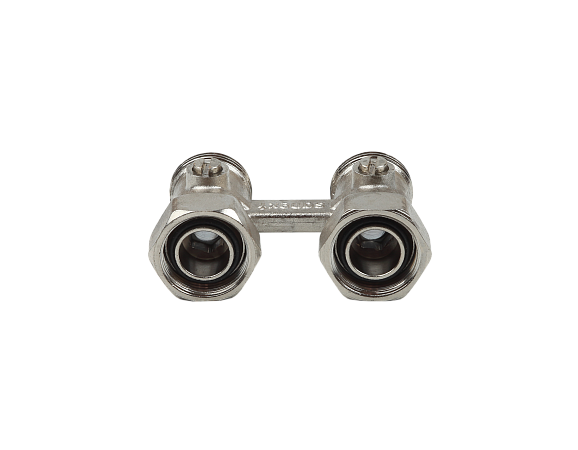

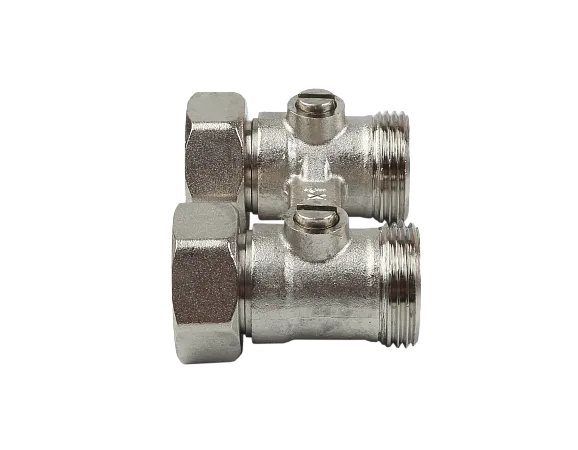

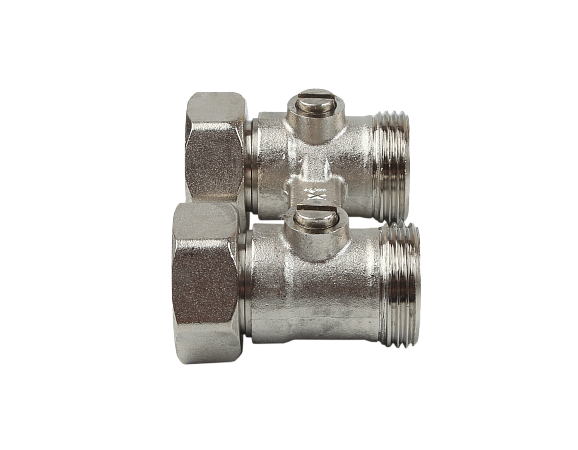

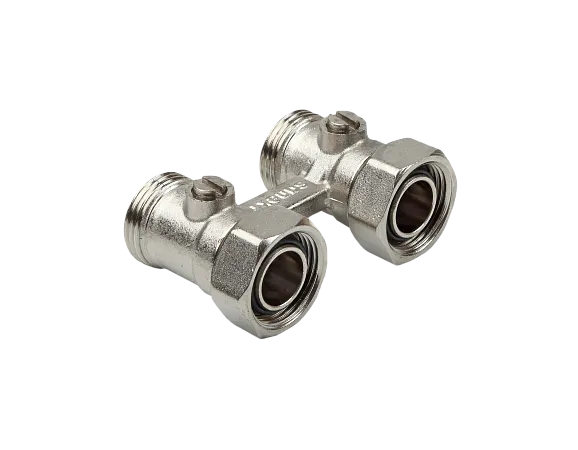

Узел нижнего подключения радиатора Н-образный R3/4 х G3/4 евроконус SANEXT (4961)
Исполнение корпуса: Прямой
Максимальная температура: 120
Пропускная способность клапана: 3,8 м3/ч
Номинальное давление, бар: 10
-
Артикул
4964

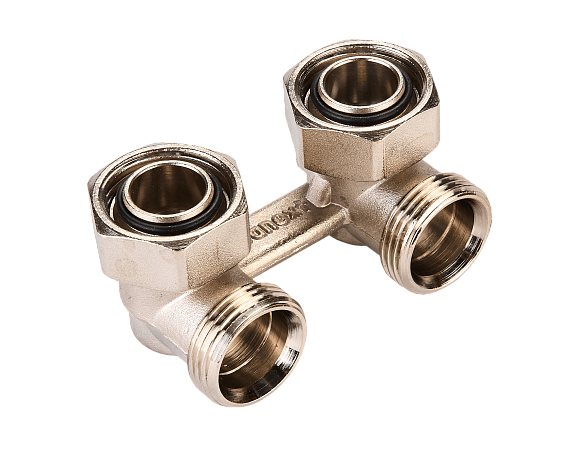

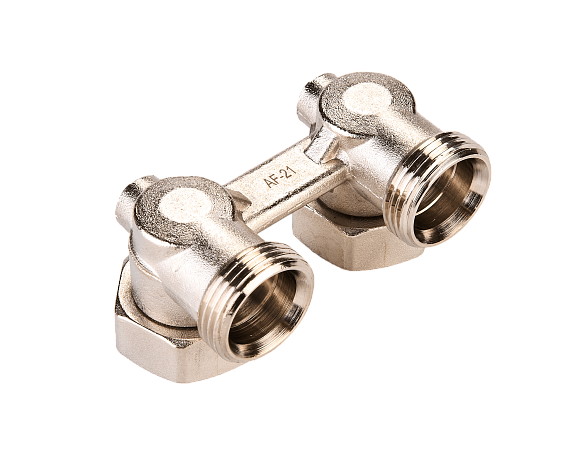

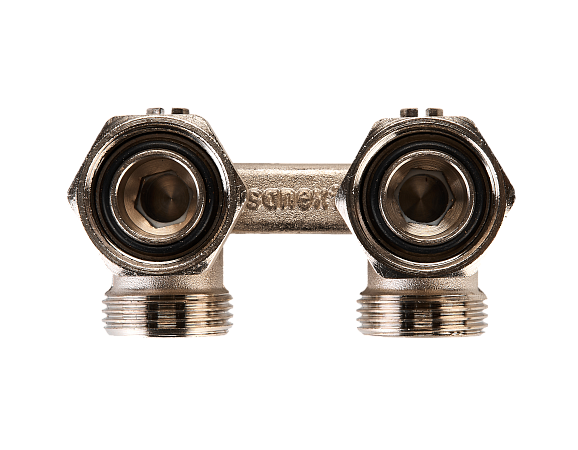

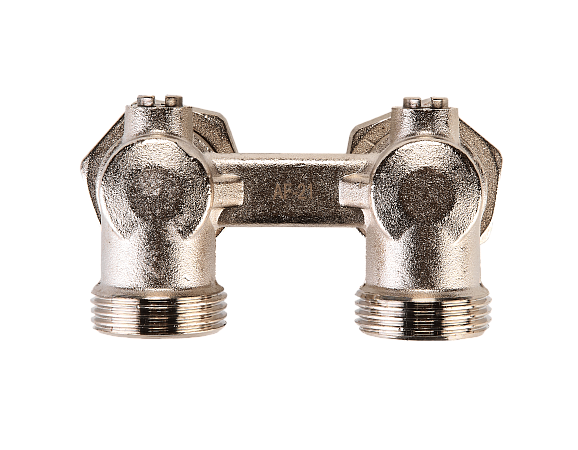

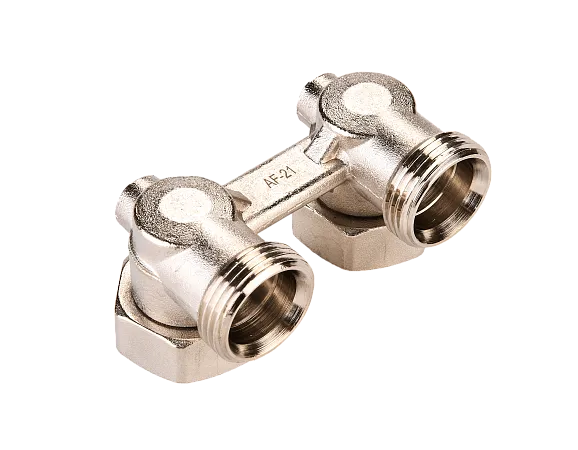

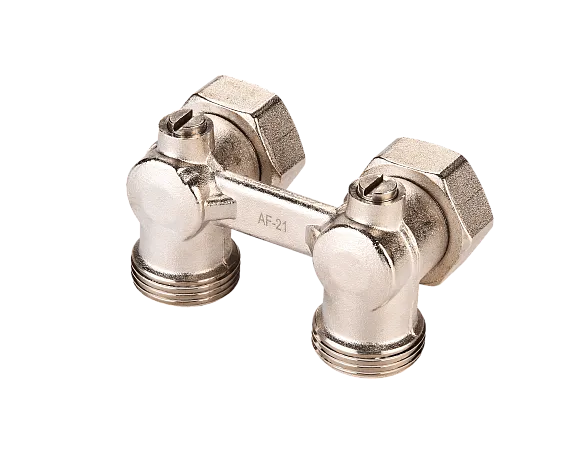

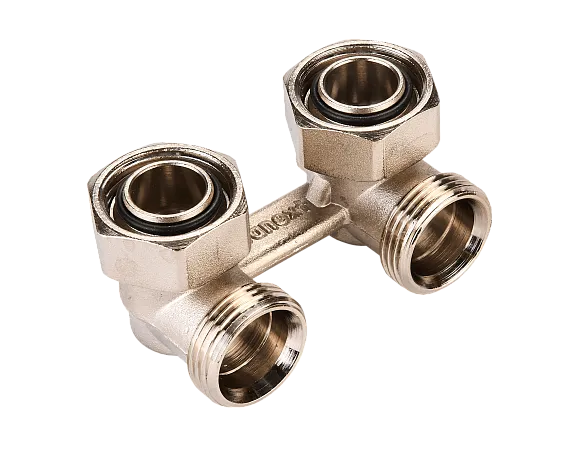

Узел нижнего подключения радиатора Н-образный угловой R3/4 х G3/4 евроконус SANEXT (4964)
Исполнение корпуса: Угловой
Максимальная температура: 120
Пропускная способность клапана: 1,57 м3/ч
Номинальное давление, бар: 10
Узел SANEXT для нижнего подключения радиатора предназначен для присоединения к разводящим трубопроводам горизонтальных двухтрубных систем отопления, отопительных приборов с нижним расположением присоединительных штуцеров с межосевым расстоянием 50 мм.
Основные функции:
- Присоединение отопительного прибора с нижним расположением присоединительных штуцеров к разводящим трубопроводам горизонтальных двухтрубных систем отопления.
- Отключение отопительного прибора от трубопроводной сети для технического обслуживания и/или демонтажа.

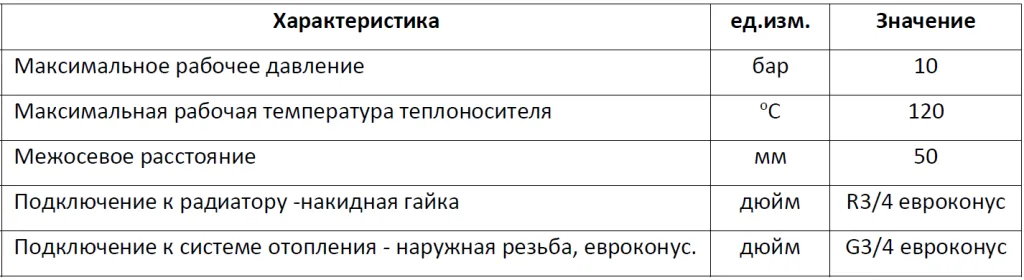

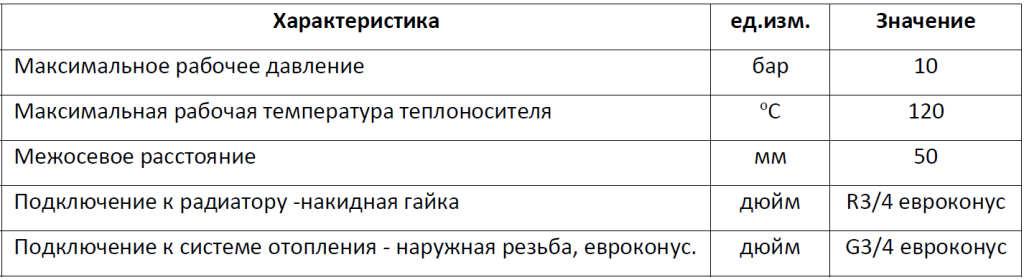

Технические характеристики:

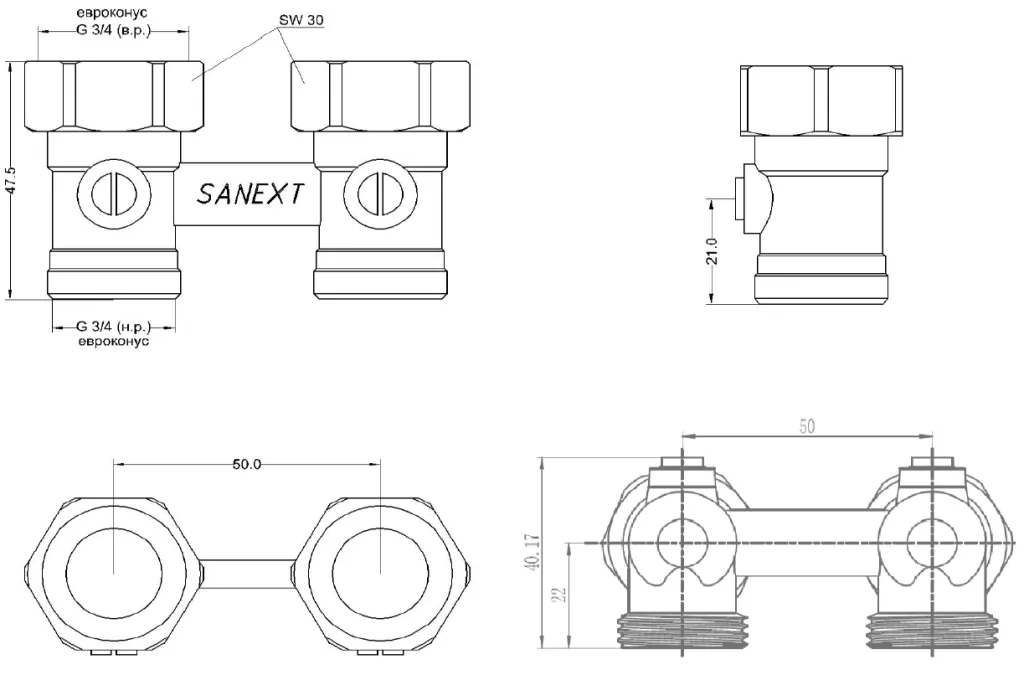

Габаритные размеры узла нижнего подключения
Монтаж
Монтаж изделия должен осуществляться квалифицированными специалистами, имеющими допуск к данному виду работ, строго в соответствии со следующими рекомендациями:
- Проверить работоспособность шаровых кранов открытием/закрытием.
- Присоединить узел SANEXT к радиатору напрямую или через переходник арт. 4969. При этом обязательно требуется соблюдать соосность присоединительных патрубков
- Присоединить узел SANEXT к системе отопления. При это обязательно требуется соблюдать соосность присоединительных патрубков.
Техническая документация
